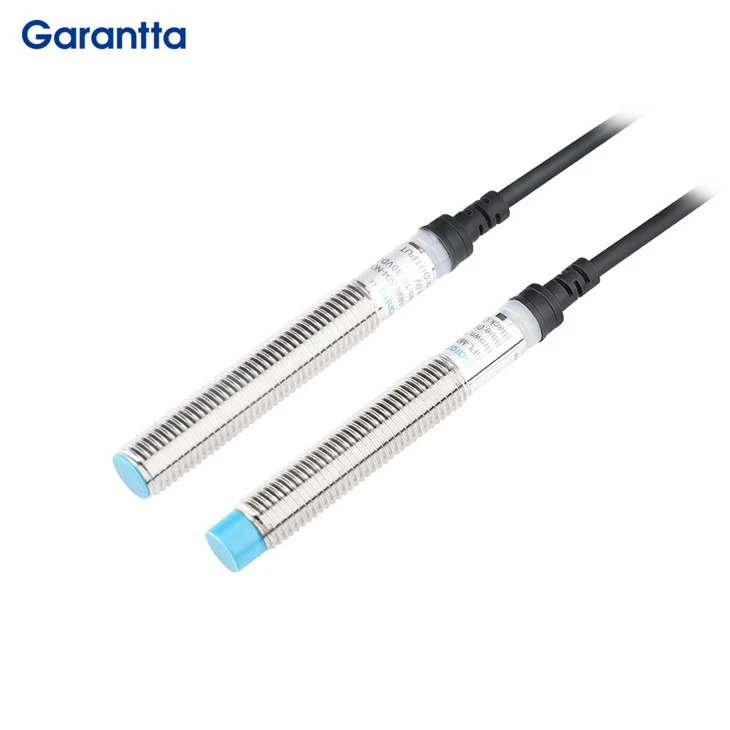

Senzor priblíženia PNP

Výstup senzora priblíženia PNP je v stave vysokej{0}}impedancie, keď nie je detekovaný žiadny objekt. Keď je detekovaný objekt, výstup má nízku-impedanciu a vydáva kladný napäťový signál. Tento typ snímača sa často používa v aplikáciách kompatibilných so systémami pozitívneho napájania.

• Výstupný signál: Keď je detekovaný objekt, vydáva vysokú úroveň.
• Pripojenie napájania: Zvyčajne sa pripája ku kladnému napájaciemu zdroju.
• Použitie: Vhodné pre riadiace systémy vyžadujúce kladný napäťový signál.
• Zapojenie: Vyžaduje sa pripojenie ku kladnému napájaciemu zdroju.

Senzory priblíženia NPN a PNP sú založené na princípe saturácie a odrezania tranzistorov, čo vedie k dvom odlišným výstupným stavom. Obidva sú prepínač{1}}typu senzorov. Existuje však významný rozdiel v ich výstupných signáloch: snímače PNP vydávajú nízku úroveň (0), zatiaľ čo snímače NPN vydávajú vysokú úroveň (1).

Tieto dva typy senzorov sa ďalej delia na šesť typov: NPN-NO (normálne otvorené), NPN-NC (normálne zatvorené), NPN-NC+NO (normálne otvorené aj normálne zatvorené), PNP-NO (normálne otvorené), PNP-NC (normálne zatvorené) a PNP -NC+NO). Tieto senzory majú zvyčajne tri piny: napájacie vedenie (VCC), 0V vedenie a výstupné vedenie signálu OUT.

V senzoroch NPN, keď sa spustí signál, výstupné vedenie signálu OUT sa pripojí k napájaciemu vedeniu (VCC), čo vedie k vysokej-úrovni výstupného napätia. Konkrétne, výstupná linka snímača NPN-NO je ponechaná plávajúca, keď nie je spustený žiadny signál, a je pripojená k VCC na výstup vysokej úrovne, keď dôjde k spusteniu signálu. Na druhej strane snímač NPN-NC má na výstupe vysokú úroveň, keď nie je spustený žiadny signál, a ponecháva výstupnú čiaru plávajúcu, keď je spustenie signálu. Senzor NPN-NC+NO ponúka ďalšiu možnosť výstupného vedenia.

V prípade snímačov PNP, keď dôjde k spusteniu signálu, výstupné signálové vedenie OUT je pripojené k 0V vedeniu, čo vedie k nízkej-úrovni 0V výstupu. Výstupné vedenie snímača PNP-NO je ponechané plávajúce, keď nie je spustené žiadnym signálom, a je pripojené k vedeniu 0V na výstup nízkej úrovne, keď dôjde k spusteniu signálu; opačné správanie snímača PNP-NC je opačné. Snímač PNP-NC+NO tiež ponúka dve opačné{10}}fázové výstupné vedenia signálu.

Otázka: Ako si vybrať snímače PNP vs. NPN?
Pri výbere snímačov priblíženia NPN a PNP zvážte nasledujúce faktory:

Požiadavky na riadiaci systém: Zistite, či riadiaci systém používa kladné alebo záporné napäťové signály.

Zapojenie a inštalácia: Zvážte spôsob zapojenia snímača a miesto montáže, aby ste zaistili spoľahlivosť a bezpečnosť systému.

Kompatibilita: Uistite sa, že snímač je kompatibilný s existujúcim riadiacim systémom.

Faktory prostredia: Pri výbere vhodného typu snímača zvážte prevádzkové prostredie snímača, ako je teplota, vlhkosť a vibrácie.

Otázka: Pri výbere snímačov priblíženia NPN a PNP zvážte nasledujúce faktory:
① Typ detekcie, tj vstavaný-zosilňovač vs. samostatný zosilňovač;
② Vzhľad, napríklad okrúhly, štvorcový alebo drážkovaný;
③ Detekčná vzdialenosť v milimetroch;
④ Detekčné predmety vrátane železa, ocele, medi, hliníka, plastov, vody, papiera atď.;
⑤ Napájanie, napríklad jednosmerný, striedavý alebo oboje;
⑥ Typ výstupu, ako je normálne otvorený (NO) a normálne zatvorený (NC);
⑦ Výstupná metóda vrátane dvoch-drôtových a troch{1}}vodičových (NPN, PNP);
⑧ Tienené verzus netienené;
⑨ Vodič drôtu, konektor alebo relé konektora; a
⑩ Frekvencia odozvy, tj počet objektov, ktoré môžu byť detekované za jednu sekundu.

Otázka: Môžem získať nižšiu cenu, ak si objednám veľké množstvo?
Odpoveď: Áno, väčšie objednávky sú lacnejšie. Kontaktujte nás a my Vám vypracujeme cenovú ponuku.

Otázka: Ak potrebujem vzorku na predbežné{0}}testovanie, predávate vzorky na tento dopyt?
Áno, môžeme predávať vzorky na predbežné{0}}testovanie. V prípade potreby nás prosím kontaktujte.

Otázka: Kedy odošlete moju objednávku?
Odpoveď: 48-záruka doručenia pre-skladové položky a 10-15 dní pre neskladové položky.

Populárne Tagy: snímač priblíženia pnp, Čína výrobcovia snímačov priblíženia pnp, dodávatelia, továreň, snímač blízkosti železného kovu, indukčný riadiaci senzor, indukčný lineárny senzor, senzor eskalátora blízkosti, senzor blízkosti na detekciu objektov, senzor blízkosti s indikátorom LED
