Ultrazvukový senzor

Odpoveď: Ultrazvukové jedno{0}}listové a dvojité{1}}listové snímače sú bežne používanou technológiou ultrazvukového merania. Rozdiel medzi jednolistovými a dvojvrstvovými snímačmi spočíva v spôsobe, akým sa ultrazvukové vlny odrážajú počas šírenia. Jednovrstvové snímače majú iba jeden kryštál, ktorý po detekcii objektu vysiela zvukové vlny a monitoruje jeho odrazený signál. zatiaľ čo dvojité{7}}snímače majú dva kryštály, jeden na odosielanie zvukových vĺn a druhý na príjem odrazených signálov. Princíp fungovania ultrazvukových jednolistových a dvojlistových snímačov je založený na rýchlosti zvuku a odraze zvukových vĺn. Vyslaním ultrazvukových vĺn na objekt a meraním časového rozdielu odrazených signálov sa vypočíta vzdialenosť medzi objektom a senzorom. Vzdialenosť medzi objektom a snímačom je určená výpočtom času šírenia zvukovej vlny, čím sa dosiahne bez-detekcia objektu.

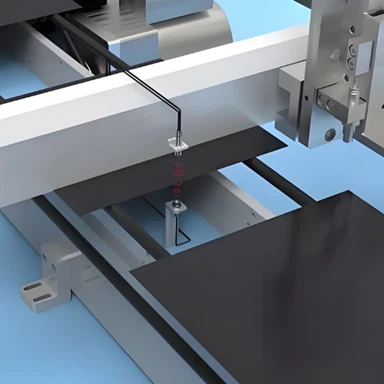

Odpoveď: Jedno{0}}listové a dvojité{1}}listové snímače sa široko používajú v papierových tlačiarenských strojoch, montážnych strojoch, skladacích strojoch, baliacich strojoch, solárnych článkoch, výrobe kremíkových plátkov, označovaní, výrobe dosiek plošných spojov atď.

Odpoveď: Výhody ultrazvukových snímačov zahŕňajú:

1. Schopnosť rozpoznávania nie je ovplyvnená farbou alebo priehľadnosťou objektu: Ultrazvukové senzory detegujú objekty prostredníctvom odrazu zvukových vĺn, takže farba alebo priehľadnosť objektov neovplyvní ich hodnoty.

2. Funkčné v tme: Na rozdiel od senzorov priblíženia, ktoré sa spoliehajú na svetlo alebo videnie, môžu ultrazvukové senzory stále efektívne detekovať v tmavom prostredí.

3. Silná-schopnosť proti rušeniu: Ultrazvukové senzory nie sú ľahko ovplyvnené prachom, špinou alebo prostredím s vysokou vlhkosťou, najmä v extrémnych podmienkach, a môžu poskytovať presnejšie údaje ako mnohé iné senzory.

4. Vysoká presnosť preukázaná v aplikáciách: Ultrazvukové snímače môžu poskytnúť vysokú presnosť merania pri meraní hrúbky alebo vzdialenosti paralelných povrchov.

5. Silná penetrácia: Ultrazvukové senzory majú vysokú citlivosť a penetráciu a dokážu detekovať vonkajšie objekty, dokonca aj hlboké objekty.

6. Silná schopnosť odolávať rušeniu prostredia: Ultrazvukové senzory môžu pracovať stabilne za akýchkoľvek svetelných podmienok, či už v interiéri, exteriéri alebo v zložitých svetelných prostrediach. Sú schopné bez{2}}dotykovej detekcie svetla, dymu, prachu, farieb a materiálov, takže v niektorých aplikáciách sú ultrazvukové senzory účinnejšie ako infračervené senzory, ktoré môžu byť ovplyvnené dymom alebo čiernymi látkami.

7. Široký rozsah použitia: Ultrazvukové snímače možno použiť na rôzne aplikácie, ako je detekcia hladiny vody, aplikácie bezpilotných leteckých dopravných prostriedkov, aplikácie automatického vyhýbania sa prekážkam, detekcia vzdialenosti atď.

8. Multifunkčnosť: Ultrazvukové senzory možno použiť na detekciu prítomnosti, detekciu úrovne, detekciu polohy, detekciu vzdialenosti atď., čo môže spĺňať potreby väčšiny bez-kontaktnej detekcie.

Obmedzenia ultrazvukových senzorov zahŕňajú:

1. Nedá sa pracovať vo vákuu: Ultrazvukové vlny nie je možné použiť vo vákuu, pretože na ich šírenie je potrebný vzduch.

2. Nevhodné pre podvodné aplikácie: Voda pohlcuje zvukové vlny, čo ovplyvňuje detekčnú schopnosť senzorov.

3. Mäkké materiály ovplyvňujú presnosť detekcie: Ak je povrch objektu pokrytý veľmi mäkkými materiálmi, môže absorbovať viac zvukových vĺn, čo sťažuje senzoru detekciu cieľa.

4. Zmeny teploty ovplyvňujú presnosť: Zmeny teploty môžu ovplyvniť presnosť ultrazvukových snímačov. Hoci moderné snímače poskytujú funkcie kompenzácie teploty, ktoré je možné kalibrovať na základe zmien teploty a napätia, stále môžu byť ovplyvnené.

5. Malé predmety sa ťažko detegujú: Ak je objekt príliš malý, nemusí odrážať dostatok zvukových vĺn na to, aby boli detekované senzormi.

6. Špecifické tvary je ťažké rozpoznať: Tvar alebo poloha určitých predmetov môže spôsobiť, že odrazy zvukových vĺn sa budú odchyľovať od snímača.

Odpoveď: Ultrazvukové senzory majú funkciu zisťovania hladín tekutín, priehľadných predmetov a materiálov. Ultrazvukové senzory môžu kontrolovať napätie a merať vzdialenosť, používajú sa hlavne pri preprave zariadení na balenie, výrobu fliaš, manipuláciu s materiálom, kontrolu uhlia, spracovanie plastov a automobilový priemysel. Ultrazvukové senzory možno použiť na monitorovanie procesov na zlepšenie kvality produktu, detekciu defektov, určenie prítomnosti alebo neprítomnosti a ďalšie aspekty.

Odpoveď: Pokiaľ ide o inštaláciu, v prvom rade by sa mala zabezpečiť presnosť polohy inštalácie snímača. Mala by byť kolmá na dráhu prenosu papiera, aby sa ultrazvuková vlna mohla vertikálne premietať na papier a aby sa získal najpresnejší odrazový signál. Inštalačná výška musí byť tiež presne nastavená podľa návodu k zariadeniu. Byť príliš blízko alebo príliš ďaleko od papiera môže ovplyvniť presnosť detekcie. Napríklad príliš blízko môže spôsobiť, že odrazená vlna bude príliš silná a nasýtená, zatiaľ čo príliš ďaleko môže spôsobiť, že odrazená vlna bude príliš slabá na to, aby bola účinne detekovaná. Počas používania by sa vysielacie a prijímacie konce snímača mali pravidelne čistiť, aby sa predišlo hromadeniu prachu, útržkov papiera a iných nečistôt, ktoré by ovplyvňovali vysielanie a príjem ultrazvukových vĺn. Zároveň dávajte pozor na teplotu a vlhkosť pracovného prostredia, pretože extrémne teplotné a vlhkostné podmienky môžu zmeniť charakteristiky šírenia ultrazvukových vĺn, a tým ovplyvniť spoľahlivosť detekcie. Napríklad vo vlhkom prostredí môže vodná para interferovať s šírením ultrazvuku a spôsobiť nesprávny úsudok.

Odpoveď: Vo všeobecnosti majú vysokokvalitné -kvalitné ultrazvukové jednolistové{1}}a dvojité{2}}listové snímače veľmi vysokú presnosť detekcie a správna miera rozpoznania jednolistového a dvojitého-listu papiera môže dosiahnuť viac ako 99 %. Jeho presnosť závisí najmä od hardvérového výkonu snímača, ako je citlivosť vysielacích a prijímacích prvkov, presnosť obvodu spracovania signálu atď. Zároveň súvisí aj s faktormi, ako je materiál a hrúbka papiera. Pre papier s rovnomernou hrúbkou a stabilným materiálom môže senzor dosiahnuť extrémne vysokú presnosť detekcie. Pri niektorých špeciálnych materiáloch, ako je papier s povrchovou vrstvou alebo nerovnomernou textúrou na povrchu, však môže byť presnosť mierne ovplyvnená, ale prostredníctvom vhodného nastavenia parametrov a kalibrácie je stále možné zaručiť vysokú presnosť detekcie. Napríklad v oblastiach, ako je tlač bankoviek, ktoré vyžadujú extrémne vysokú presnosť pri detekcii jednotlivých a dvojitých listov papiera, dokážu ultrazvukové snímače s jedným a dvoma listami papiera po jemnom odladení plne splniť výrobné požiadavky a efektívne zaručiť kvalitu produktu.

Odpoveď: Životnosť ultrazvukových jednolistových a dvojlistových snímačov je ovplyvnená mnohými faktormi a ich životnosť je vo všeobecnosti približne 3 až 10 rokov.

1. Faktory kvality vnútorných komponentov Kvalita základných komponentov snímača, ako sú ultrazvukové vysielače a prijímače, je kľúčová. Vysielacie a prijímacie súčiastky vyrobené z-kvalitnej piezoelektrickej keramiky a iných materiálov je možné pri bežných podmienkach používania používať dlhú dobu. Napríklad niektoré snímače, ktoré používajú piezoelektrické materiály vysokej-čistoty a prechádzajú kvalitnými výrobnými procesmi, si dokážu udržať stabilný výkon svojich vnútorných komponentov po dlhú dobu a ich životnosť môže dosiahnuť 8-10 rokov. Životnosť ovplyvní aj kvalita obvodu spracovania signálu. Ak je návrh obvodu primeraný a použijú sa-kvalitné elektronické súčiastky, ako sú odolné kondenzátory, odpory a čipy integrovaných obvodov, môže to znížiť zlyhania spôsobené starnutím elektronických súčiastok a pomôcť predĺžiť celkovú životnosť snímača. 2. Faktory prostredia Teplota pracovného prostredia má významný vplyv na životnosť snímača. Vo vhodnom teplotnom rozsahu, ako je 0-40 stupňov Celzia, je výkon vnútorných komponentov snímača relatívne stabilný. Ak je však dlhší čas v prostredí s vysokou teplotou (napríklad viac ako 60 stupňov Celzia), môže urýchliť starnutie komponentov, najmä plastových krytov a elektronických komponentov. Vysoké teploty môžu spôsobiť deformáciu krytu, uvoľnenie spájkovaných spojov obvodov a ovplyvniť výkon ultrazvukových komponentov, čím sa skráti životnosť senzora na 3-5 rokov alebo ešte kratšie. Dôležitým faktorom je aj vlhkosť. Prostredie s vysokou vlhkosťou môže spôsobiť vlhkosť vo vnútri snímača a spôsobiť skrat alebo koróziu. Vo vlhkom prostredí, ak neexistujú žiadne dobré vodotesné a vlhkotesné opatrenia, môže byť životnosť snímača výrazne znížená. Prach a nečistoty v prostredí tiež neprospievajú dlhodobému používaniu snímača. Na povrchu ultrazvukového vysielača a prijímača sa môže hromadiť prach, čo ovplyvňuje účinnosť vysielania a príjmu ultrazvuku. Dlhodobé nahromadenie môže poškodiť povrch súčiastky, znížiť výkon snímača a tým skrátiť životnosť.

3. Faktory frekvencie a intenzity používania Vysoká frekvencia používania urýchľuje opotrebovanie snímača. Ak je potrebné snímač testovať nepretržite, napríklad na vysokorýchlostnej linke na výrobu papiera-, kde sa vykonáva viacero testov za sekundu, vnútorné komponenty sa opotrebujú rýchlejšie ako pri používaní s nízkou-frekvenciou. Senzor môže byť poškodený aj veľkým mechanickým otrasom alebo vibráciami. Častý mechanický pohyb v blízkosti miesta inštalácie alebo nárazy počas prepravy zariadenia môžu spôsobiť posunutie alebo poškodenie vnútorných komponentov snímača, čím sa skráti jeho životnosť.

Odpoveď: Pri používaní jednolistových a dvojlistových ultrazvukových snímačov sa zákazníci musia uistiť, že uhly oboch sond sú počas inštalácie zarovnané a že uhly oboch sond nemožno posunúť, aby sa zabezpečilo, že vertikálny prenos a príjem budú počas procesu vysielania a príjmu v rovnakom vzťahu.

Odpoveď: Ultrazvukový snímač dvoch listov možno nainštalovať kolmo na papier. Pri detekcii bežného papiera a filmu neovplyvní výkyv papiera funkciu systému. Pri tenkých plechoch a hrubších plastových fóliách (ako sú kreditné karty) sa odporúča nainštalovať systém pod uhlom 27 stupňov. Pre špeciálne typy hrubšieho papiera by mal byť systém inštalovaný v uhle 27 až 30 stupňov.

Odpoveď: Vysokofrekvenčný ultrazvukový vysielač vyžaruje ultrazvukový lúč zo spodnej časti listu. Zvuková vlna spôsobí, že plech vibruje, čo následne generuje veľmi malú zvukovú vlnu na druhej strane plechu. Táto malá zvuková vlna je prijímaná ultrazvukovým prijímačom. Ak sú dva listy, jeden na druhom, signál sa ešte oslabí a v podstate sa k prijímaču nedostane.
