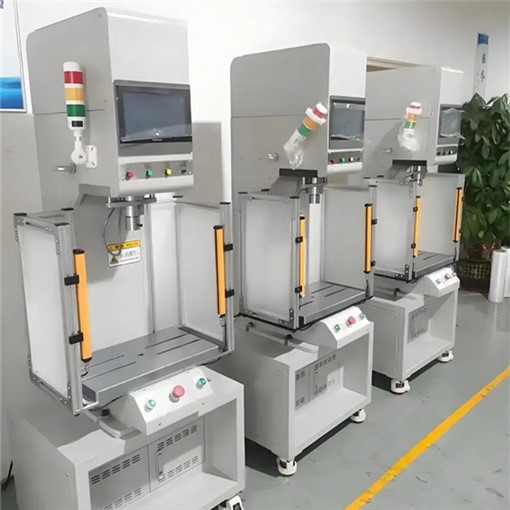

Ochrana svetelnej opony

Princíp fungovania bezpečnostnej svetelnej clony spočíva v tom, že vysielač vyžaruje neviditeľný svetelný lúč a prijímač prijíma neviditeľný svetelný lúč, aby vytvoril ochrannú detekčnú svetelnú clonu. Prijímač monitoruje stav zapnutia/vypnutia svetelnej závory a spracuje signál zapnutia/vypnutia svetelnej závory cez vnútorný obvod, ktorý je cez prenosovú linku pripojený k PLC alebo poplachovému obvodu na zastavenie zariadenia alebo spustenie bezpečnostného poplachu.

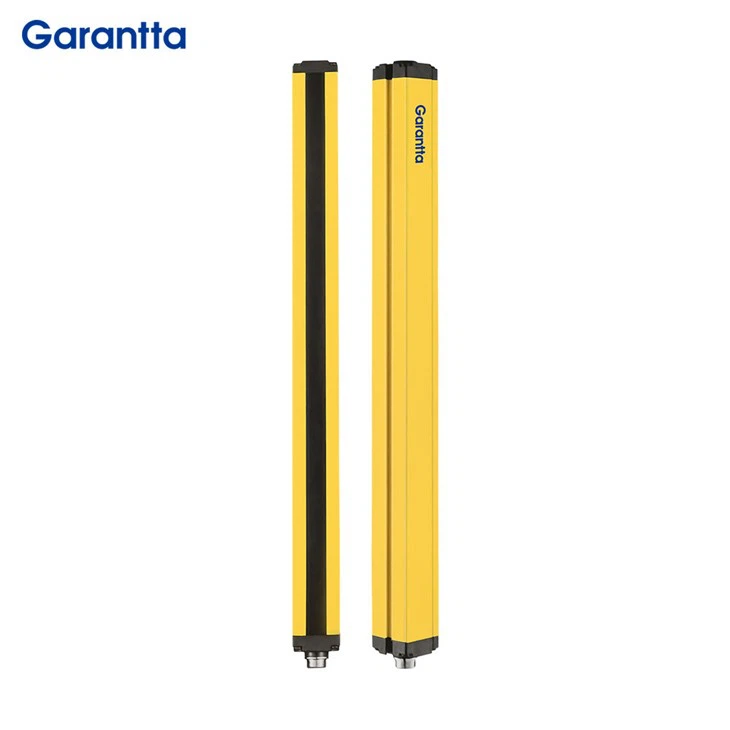

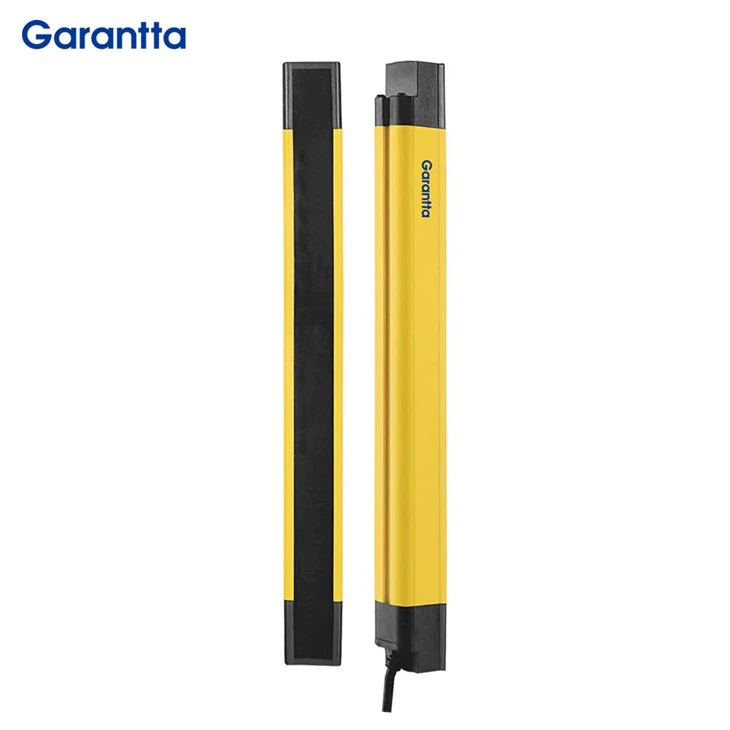

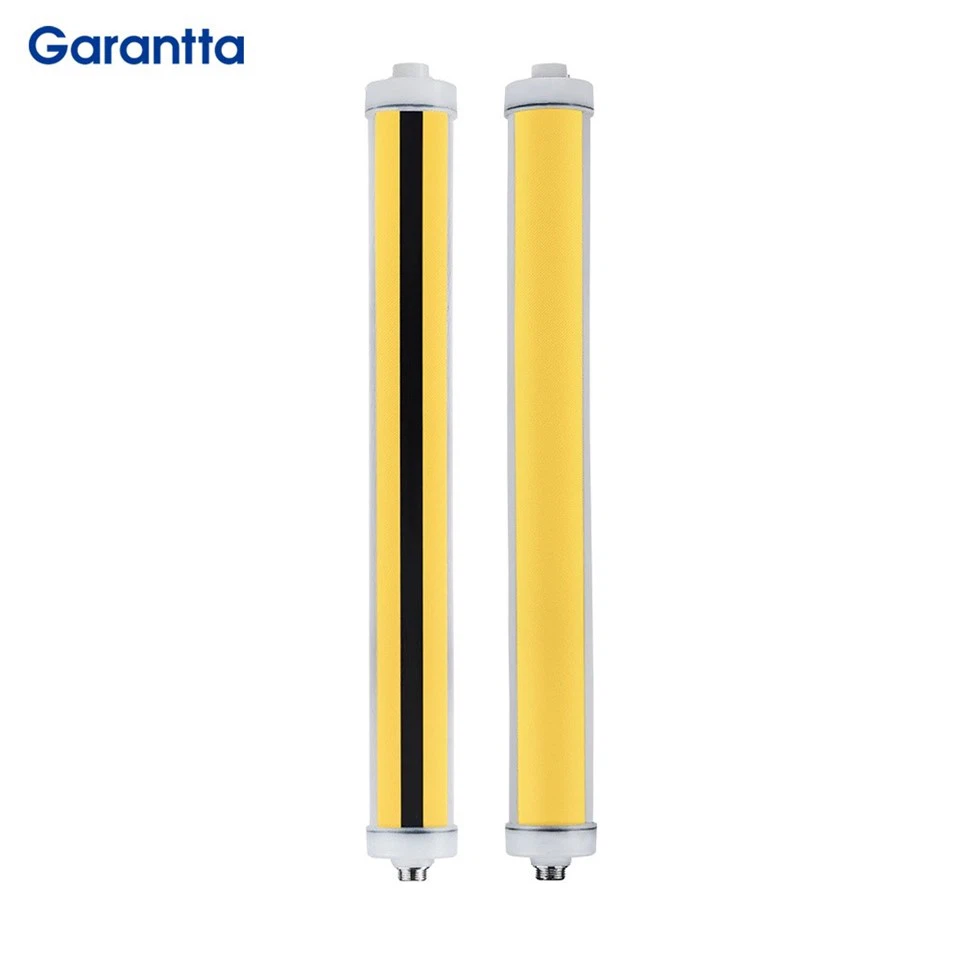

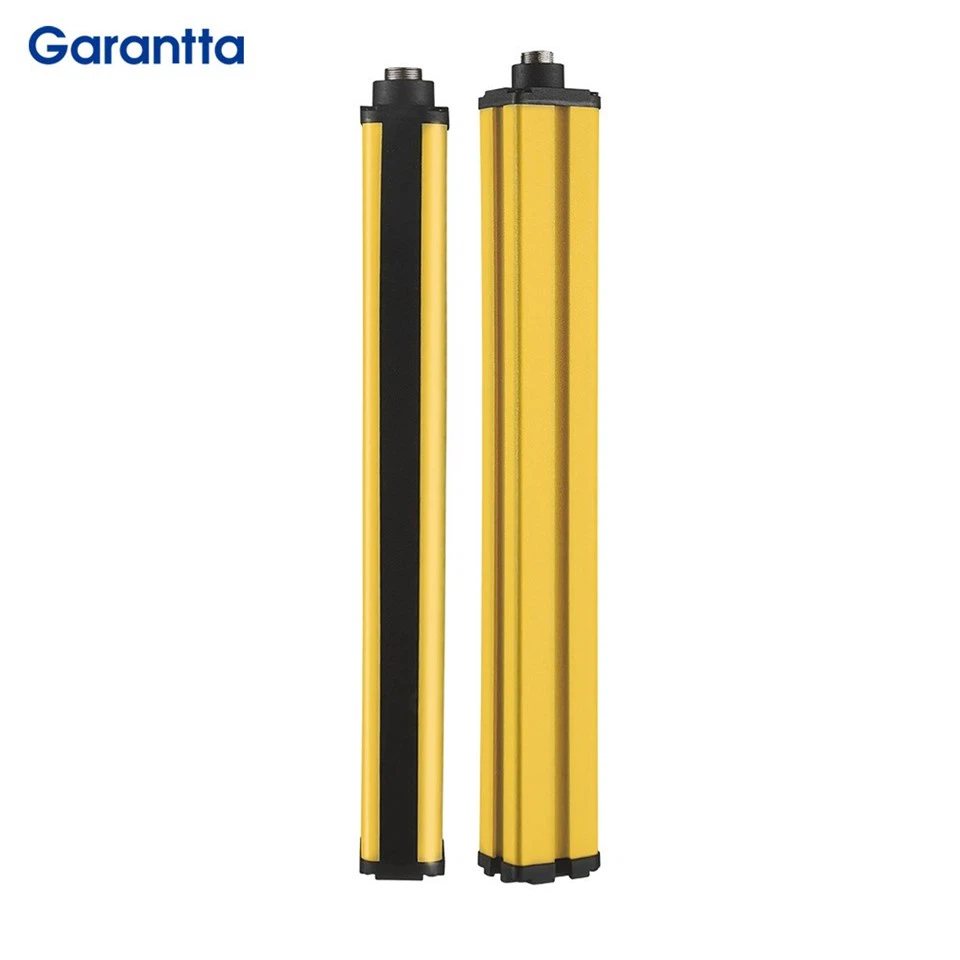

Senzor svetelnej clony Garantta využíva technológiu synchronizácie liniek, ktorá má silnú schopnosť proti{{0}interferencii, napríklad proti-interferencii svetla a -magnetickej interferencii. Využíva dizajn SMD pre povrchovú montáž, importuje špičkové-komponenty a využíva fotoelektrickú cyklickú samočinnú-kontrolu na zlepšenie bezpečnosti zariadenia.

(1) Ochranná výška: označuje efektívnu výšku ochrany bezpečnostného svetelného závesu a vzdialenosť medzi prvým lúčom a posledným lúčom, ktorá sa nazýva efektívna ochranná výška. Efektívna ochranná výška je tiež požadovaná ochranná výška strojového zariadenia a dojazdová vzdialenosť pri prevádzke stroja.

(2) Ochranná vzdialenosť: Bezpečnostný svetelný záves je tvorený vysielačom a prijímačom, ktorý tvorí stenu ochranného infračerveného lúča na ochranu bezpečnosti operátora. Ochranná vzdialenosť je vzdialenosť medzi vysielačom a prijímačom.

(3) Rozstup optických osí: označuje vzdialenosť medzi susednými optickými osami, ktorá sa volí podľa potrieb. Na ochranu prstov je možné zvoliť rozstup 5 mm alebo 10 mm; na ochranu dlaní je možné zvoliť rozstup 20 mm; pre ochranu ramien je možné zvoliť rozstup 30 mm alebo 40 mm; na ochranu ľudského tela je možné zvoliť rozstup 60 mm. Pri výbere vzdialenosti optickej osi je potrebné vychádzať z potrieb mechanickej ochrany zákazníka.

(4) Vyberte si vhodný výstupný režim bezpečnostného svetelného závesu: podľa vašich potrieb, vrátane reléového výstupu, výstupu NPN, dvojitého výstupu NPN, dvojitého výstupu PNP, výstupu ovládača atď.

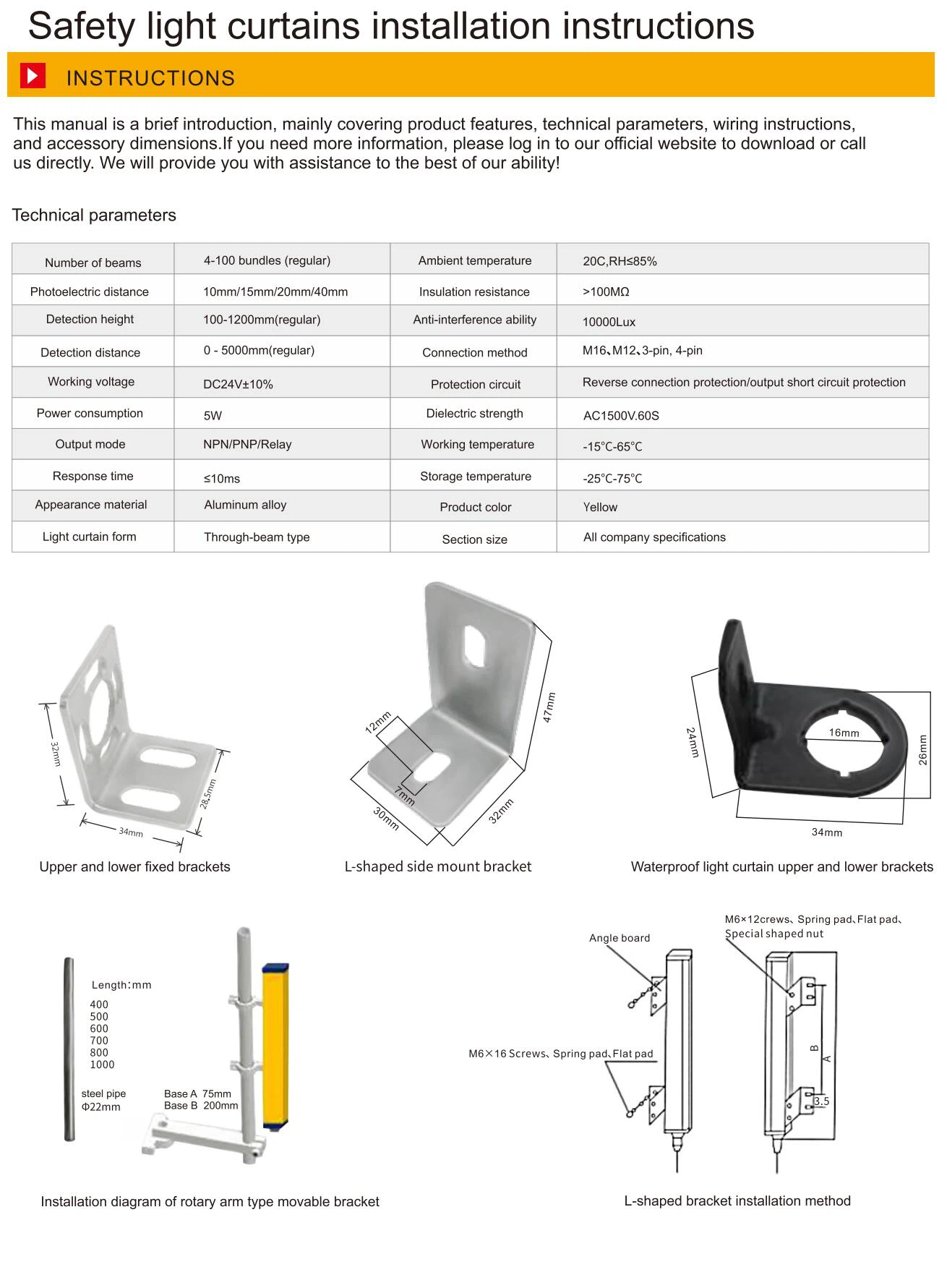

(6) Spôsoby inštalácie: zahŕňajú dvoj{1}}koncovú inštaláciu, inštaláciu oceľovej rúry so špirálovým ramenom, bočnú inštaláciu v tvare L- atď. Môžete si vybrať podľa potrieb zariadenia.

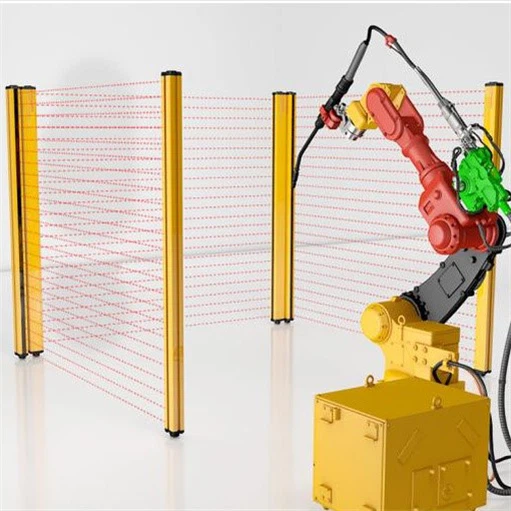

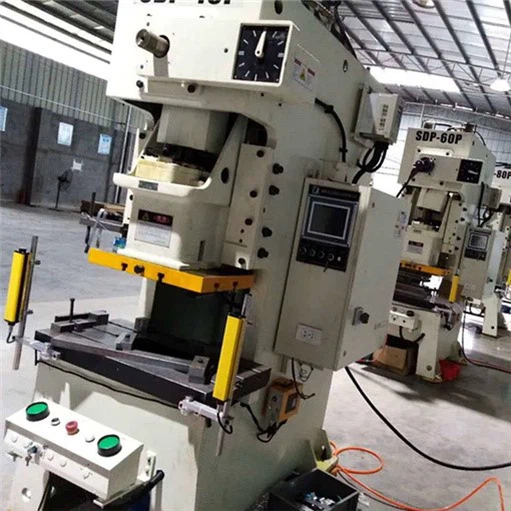

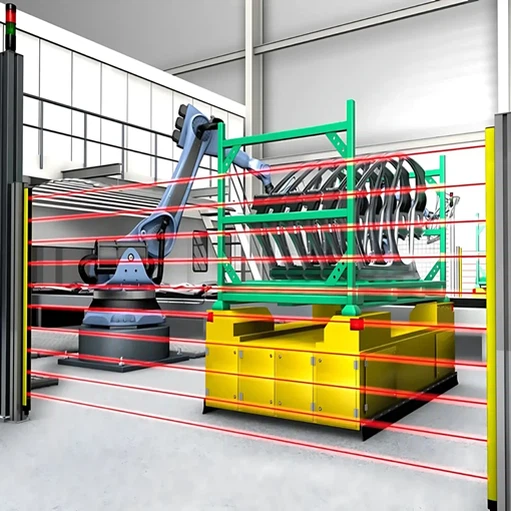

Bezpečnostný svetelný záves je zariadenie bežne používané v priemyselnej automatizácii a bezpečnosti strojov na monitorovanie a ochranu špecifických oblastí, aby sa zabránilo vstupu osôb alebo predmetov do nebezpečných oblastí. Bezpečnostný svetelný záves je definovaný v rôznych úrovniach podľa európskych noriem, a to úroveň B, 1 úroveň, 2 úroveň, 3 úroveň a 4 úroveň.

• B-úroveň: B-bezpečnostný svetelný záves je najzákladnejšia úroveň, vhodná pre niektoré jednoduché bezpečnostné aplikácie. Poskytuje základné funkcie ochrany osôb, dokáže detekovať vstup osôb do chráneného priestoru a spustiť príslušné bezpečnostné opatrenia. Senzor svetelnej clony B-úrovne má nízku spoľahlivosť a je vhodný pre prostredie aplikácií s nízkym-rizikom.
• Úroveň 1: Bezpečnostný svetelný záves úrovne 1 poskytuje vyššiu spoľahlivosť a bezpečnosť ako úroveň B. Má viac bezpečnostných funkcií a možností diagnostiky porúch a dokáže rozpoznať menšie predmety a pohybovať sa vyššími rýchlosťami. Bezpečnostný svetelný záves 1. úrovne je vhodný pre stredne-rizikové aplikačné prostredia.
• Úroveň 2: Bezpečnostný svetelný záves úrovne 2 ďalej zvyšuje jeho funkčnosť a spoľahlivosť. Dokáže detekovať menšie a rýchlejšie objekty a má vyššiu bezpečnosť a schopnosť diagnostiky porúch. Bezpečnostný svetelný záves 2. úrovne je vhodný pre stredne až{5}}vysoko rizikové prostredia aplikácií.
• Úroveň 3: Bezpečnostný svetelný záves úrovne 3 je jednou z najvyšších-úrovní výkonu. Má veľmi vysokú spoľahlivosť a možnosti diagnostiky chýb a dokáže si poradiť s-vysoko rizikovými aplikačnými prostrediami. Bezpečnostné svetelné závesy úrovne 3 majú vyššie požiadavky, pokiaľ ide o rýchlosť detekcie, dosah detekcie a zabránenie-spusteniu nesprávneho fungovania.
• Úroveň 4: Bezpečnostná svetelná závora úrovne 4 je najvyššia úroveň, ktorá poskytuje najvyššiu úroveň bezpečnosti a spoľahlivosti. Bezpečnostný svetelný záves typu 4 sa bežne používa v obzvlášť nebezpečných a drsných priemyselných prostrediach, je schopný rozpoznať najmenšie a najrýchlejšie objekty a má najvyššiu funkciu proti-chybnej prevádzke. Používa sa dvojitá slučka-samodetekcie v reálnom čase- a zlyhanie nebude mať za následok stratu bezpečnostných funkcií, ktoré budú vždy existovať.













Náš certifikát

Otázka: Prečo je cena bezpečnostného senzora svetelnej záclony triedy 4 oveľa vyššia ako cena iných tried senzorov svetelnej záclony

1. Požiadavky na vyššiu úroveň bezpečnosti
Ochranný senzor bezpečnostného svetelného závesu triedy 4 (v súlade s typom 4 v norme EN/IEC 61496-1) je najvyšším stupňom senzora bezpečnostného závesu a je vhodný pre príležitosti s extrémne vysokými bezpečnostnými požiadavkami. Vyžaduje redundanciu a funkcie samokontroly pri návrhu hardvéru a softvéru, aby sa zabezpečilo, že systém môže stále bezpečne fungovať, aj keď sa vyskytne jediná chyba. Táto vysoká úroveň bezpečnostných konštrukčných a výrobných požiadaviek zvyšuje technickú náročnosť a náklady.

2. Komplexný dizajn hardvéru
Bezpečnostné svetelné závesy triedy 4 majú zvyčajne dvojkanálový{1}} alebo viackanálový{2}}kanál, pričom každý kanál funguje nezávisle a monitoruje ostatné. Tento redundantný dizajn vyžaduje viac elektronických komponentov a zložitejšie dosky plošných spojov, čo zvyšuje výrobné náklady.

3. Prísne softvérové ​​algoritmy
Softvér bezpečnostného svetelného závesu triedy 4 musí mať výkonné funkcie samo{1}}diagnostiky, aby bolo možné v reálnom čase zistiť chyby v systéme (ako je porucha snímača, problémy s okruhom atď.). Vývoj takého-spoľahlivého softvéru si vyžaduje veľa zdrojov výskumu a vývoja, čo zvyšuje technické náklady.

4. Vysoko-štandardné materiály a procesy
S cieľom zabezpečiť dlhodobú{0}}stabilnú prevádzku v drsnom priemyselnom prostredí používa štvor{1}}bezpečnostná svetelná závora zvyčajne vysoko-kvalitné materiály (ako sú škrupiny odolné voči vysokým -teplotám{4}}a korózii-) a presné výrobné procesy. Náklady na tieto materiály a procesy sú oveľa vyššie ako náklady na bežné svetelné závesy
